Система обогрева ИРСН-15000 на основе скин-эффекта

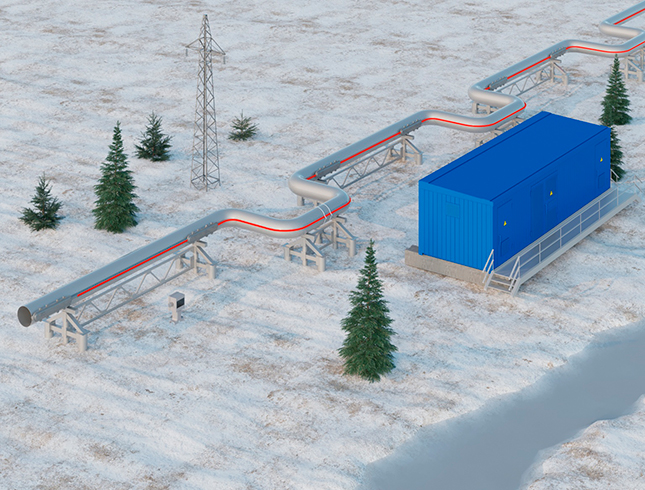

Индукционно-резистивная система нагрева ИРСН или скин-система для длинных трубопроводов представляет собой инновационное решение для поддержания оптимальной температуры в системах протяженных магистральных трубопроводов в условиях низких температур.
Система сочетает в себе два основных принципа нагрева: индукционный и резистивный.
Индукционный принцип заключается в создании переменного магнитного поля, которое индуцирует электрический ток в стенках трубопровода или специальных нагревательных элементах. Этот ток, в свою очередь, преобразуется в тепловую энергию, обогревая транспортируемый продукт.
Резистивный принцип основан на использовании электрического сопротивления материала нагревательных элементов для преобразования электрической энергии в тепловую. Это дополнительно повышает эффективность нагрева и обеспечивает равномерное распределение тепла по всей длине трубопровода.
Это единственная система, позволяющая обогревать трубопроводы длиной до 30 км (без сопроводительной сети), а также трубопроводы неограниченной длины при условии организации сопроводительной питающей сети.
- Обогрев сверхдлинных трубопроводов до 30 км без сопроводительной сети
- Высокие рабочие температуры
- Электробезопасность
- Высокая механическая прочность системы обогрева
- Эксплуатация во взрывоопасных зонах
|
Напряжение питания |
до 5 000 В |
|
Линейная мощность системы электрообогрева |
до 170 Вт/м |
|
Максимальная рабочая температура |
200 °C |
| Максимальная допустимая температура без нагрузки | 260 °C |
|
Диапазон температур окружающей среды |
-60 °C…+70 °C |
-

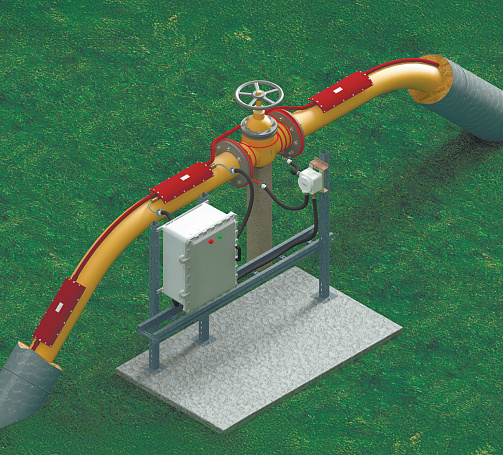

Устройство отбора мощности (УОМ)
Решение обеспечивает эффективный обогрев любых участков протяженного трубопровода, включая его ответвления и сопутствующие элементы. Кроме того, данное решение позволяет реализовать дополнительные функции: мониторинг температурных параметров, световую индикацию состояния системы электрообогрева (СЭО), видеонаблюдение и беспроводную передачу данных, для которой не требуется подвод отдельного электропитания.
Запатентованная технология
